序論(Introduction)

2ストロークエンジン(Two Stroke Engine)は最初の1回転で、吸入・圧縮・爆発と掃気を行うエンジンです。吸入の行程と同時に圧縮を行い、爆発の直後に混合気による掃気を行います。

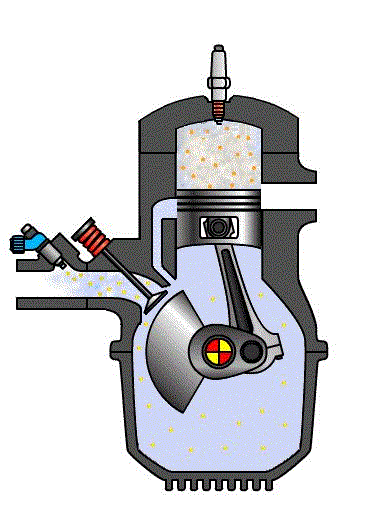

アニメーション(Animation)

pichori

吸入(Intake) 圧縮(Compression) 吸入(Intake)
ピストンがクランクの回転により下死点から上死点まで移動します。クランクケース内の圧力が下がり、リード弁が開き、吸入口より混合気がクランクケース内に吸い込まれると同時に、シリンダー内の混合気が圧縮されます。
爆発(Power) 圧縮(Compression)
圧縮が進み圧縮された混合気が点火プラグにより着火され、燃焼を開始し、ピストンは上死点から下死点まで押し下げられます。
掃気(Exhaust) 爆発(Combustion)
上死点から下死点まで押し下げられ、吸気ポートが開き混合気により燃焼ガスが掃気され、再び圧縮行程となります。
